标准功能
-
新增零件搜索功能
添加了从零件名称搜索零件的功能, 可在通过常规的方法对零件进行搜索;
支持在搜索对话框中按零件名称或体积对零件进行排序;
-
增强了截面剖切功能
增强了使用操纵器来编辑横截面的能力;
将定义截面的三个命令合并为一个命令;
增强了编辑相交线的颜色和线宽的功能;
-
新增了面分割功能
新增了按选定平面划分面的功能;
-
添加了新的视图功能“轴对齐”
添加了将视图方向更改为最接近当前视图方向的X,Y,Z轴之一的功能;
几何简化
-

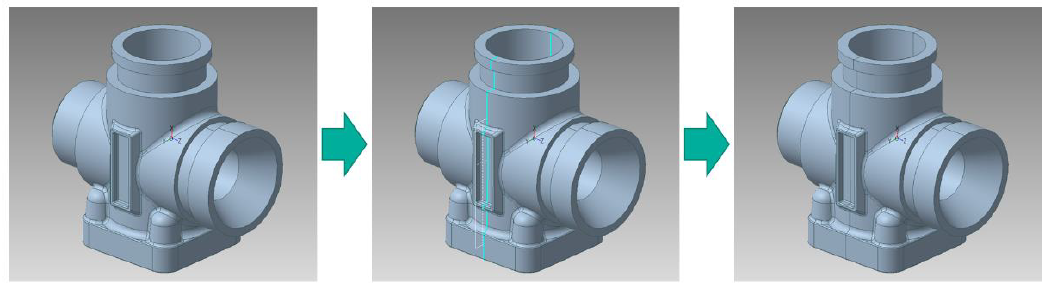

增强了用简单形状替代的功能
增强了圆柱替换功能,从而可以用带孔的管路模型而不是圆柱来替换原始几何形状;
支持将层号设置为替换的几何;
当使用此功能时增强了选项面板中的配置功能;
-
增强了封闭实体功能
改善了几何修复的成功率并新增了配置防止产生自由边;
-
增强了去除孔所有孔与凹槽的功能
支持以指定最大直径尺寸移除凹槽与孔;
-
增强移除不可见体积功能
支持指定不可见体积的分辨率设定;
-
增强了在间隙周围提取面功能
在双视图模式下使用“将面复制到右视图”功能时,可以复制多个面;
数据转换
-
CAD数据版本的支持更新
导入、导出选项 |
最新支持的CAD版本 |
已经支持的版本 |
CATIA V5 |
R29(V5-6R2019) |
R7-R29(V5-6R2019) |
NX |
NX 1847 Series,NX 1872 Series |
UG10-NX 1872 Series |
Creo Parametric |
6.0 |
2000i-Creo Parametric 6.0 |
Parasolid |
V31.0,V32.0 |
v7-v32.0 |
ACIS |
R29 |
R6-R29 |
JT |
V10.5 |
V6.4-V10.5 |
