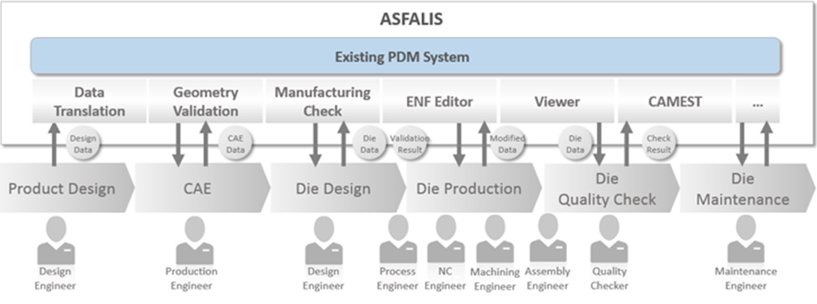

ASFALIS的解决方案不仅能对数据的几何信息、制造和材料信息进行精确的转换,还能够让用户针对不同的3D数据进行无缝的沟通,提高企业、部门及整个PLM的效率。ASFALIS能够自动地处理所有产品的3D数据,为各个部门及PLM中各阶段提供需要的数据。

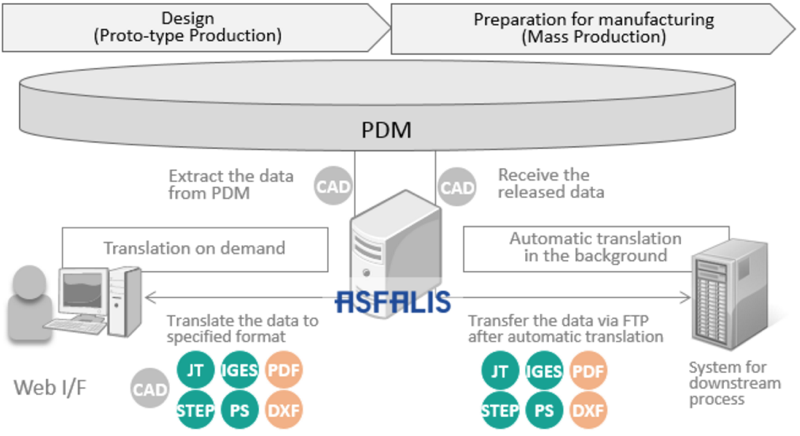

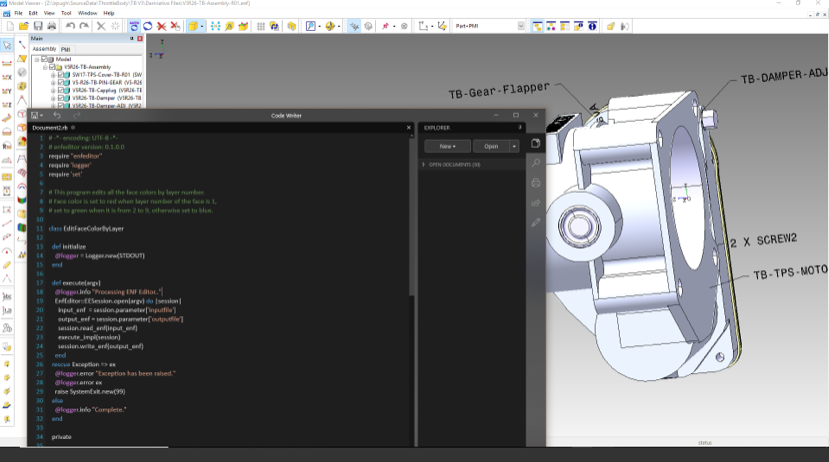

用户可以通过脚本语言编写一系列工作流程,如数据转换,应用于各供应商和合作伙伴的工程设计,此外外发到供应商及制造端的数据,可以自动从PDM系统交付ASFALIS进行转换并自动外发。这种方式能够节省时间并避免手动操作的错误。
数据格式交换

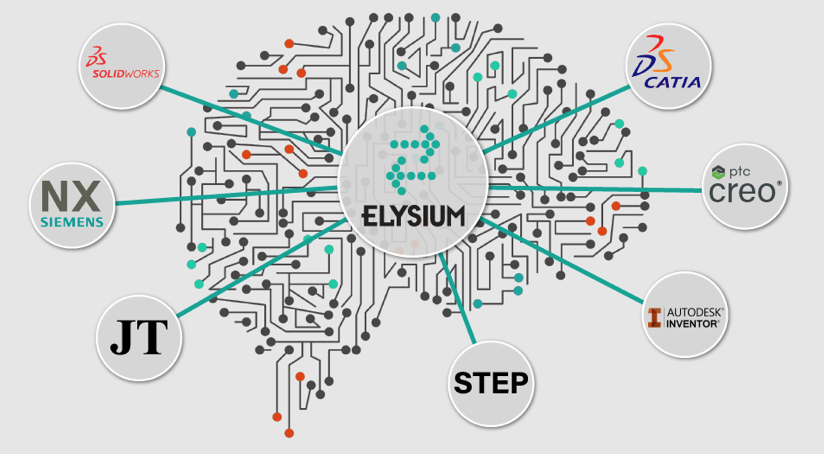

准确转换多种CAD格式,包括中间格式(如STEP)和轻量化格式(如JT)。使用CAD的API来确保高精度数据的交换。
自动修复
根据导出格式自动修复低质量的数模几何。
简化和轻量化
自动简化用于CAE分析的数模,轻量化模型可以保护企业的知识产权。
比对
比对两个CAD文件,并自动输出3D PDF、3D HTML或XML格式的比对报告,所有人都可以浏览和检视。
PDQ检查
ASFALIS提供78项PDQ检查项目,可以针对特定或多种检查标准进行定制,用于企业内部数据检查、客户可交付成果的检查、行业标准检查以及外发数据的检查。
属性的映射和编辑
用于编辑非几何元素,以确保其显示的准确性和在导出的CAD系统中可用。例如,根据企业或部门定义的内部流程规则和需求进行属性映射,颜色、层、属性和PMI的编辑。此外,装配结构偏平化有助于为CAE分析提供前期的数据准备。
嵌入到业务流程的自动化批处理
通过预定义的场景创建任务,以便在合适的时间处理大量数据。同时利用分布式计算以提高处理性能,减少处理时间。
适用于各级企业应用的界面
ASFALIS可以集成到企业当前的工作流程中,以提高业务效率并简化业务过程。
几何数据修复
对于CAD数据转换,很重要的就是几何信息的精准性。ASFALIS能够在数据从一种CAD格式转换到另一种的过程中,高精度的优化因为不同公差造成的间隙,调整不同拓扑结构,检测及优化几何错误。

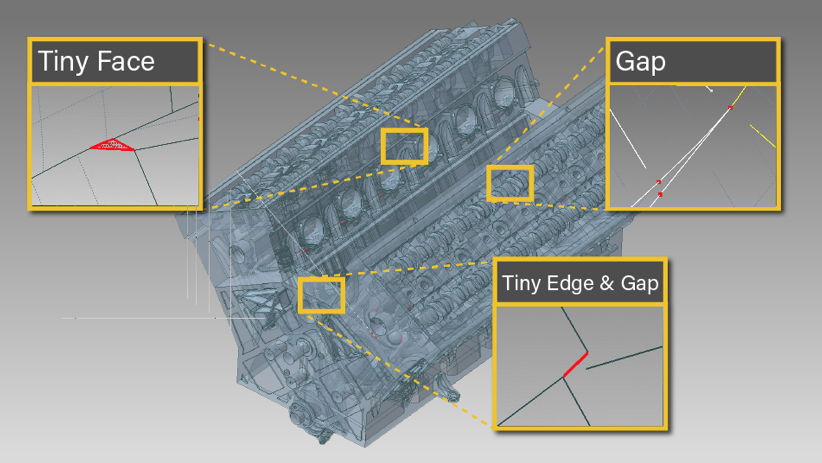

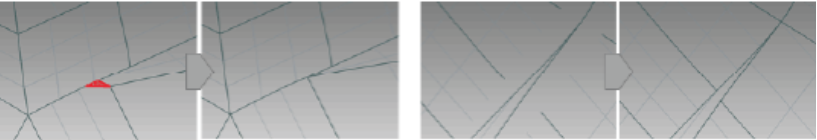

检测及优化几何错误(删除微小单元及缝合间隙)
属性及3D注释转换
属性和3D注释在CAD数据中对于描述产品的特性或制造信息来说非常重要。ASFALIS可以在转换几何信息的同时转换CAD数据的属性及3D注释信息。
编辑CAD数据信息

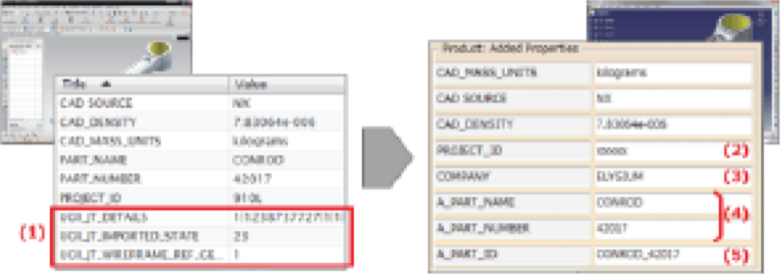

(1)删除属性 (2)修改属性内容 (3)增加新属性 (4)修改属性名称 (5)合并属性内容

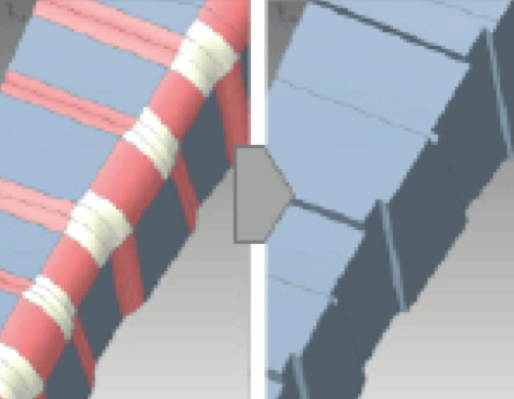

定义蓝色面作为加工平面,定义红色面作为钻孔
在数据转换到目标CAD平台的过程中定义零件存放的图层
简化几何

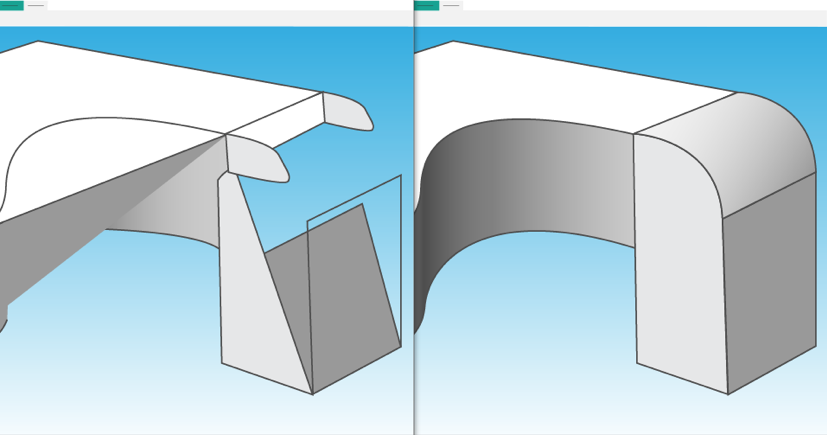

简化几何能够在CAE分析前提高数据质量,减小文件大小来提高运算效率,ASFALIS能够检测并批量删除非参圆角或孔等特征,合并碎面来减少面数量。并且通过特定视角提取曲面来减小文件大小,这对创建用户手册或封装的图形数据是很有帮助的,同时也能够帮助企业保护知识产权。
简化0~3mm半径的圆角

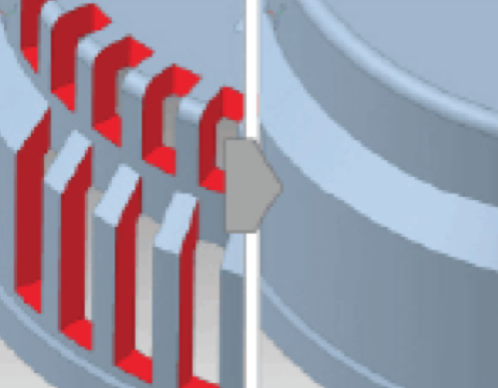

简化0~15mm通径的孔
编辑装配结构
ASFALIS能够在流程中重新定义装配结构,提取或删除特定组件或子装配。
例如,用户可以在输入文件中添加需要删除的组件名称,系统能在流程中自动删除指定组件。
删除文件名开头为“STR-”或结尾是“-BIS”的组件
比对CAD数据的变更差异
在检测工程变更前后版本数据的零件或装配差异时经常存在难点,人工处理很浪费时间且问题遗漏会造成最终成本的浪费。
ASFALIS能够自动化比对两个CAD数据的差异,包含几何差异、装配结构及零件名、零件位置等差异,并导出各种格式的比对报告(3D PDF、3D HTML、XML、可执行文件EXE)。

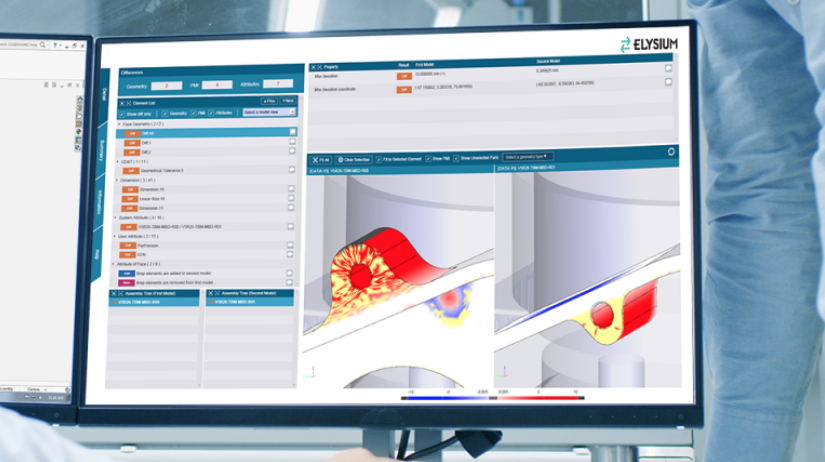

比对几何并在模型上高亮差异区域

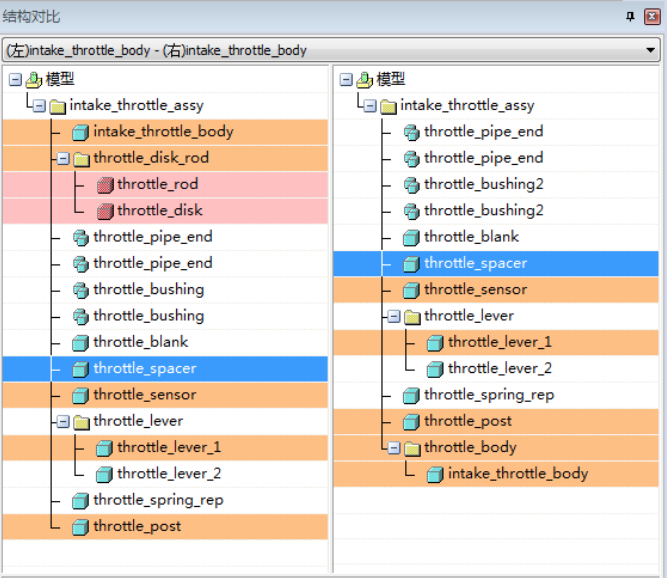

图示:比对装配结构

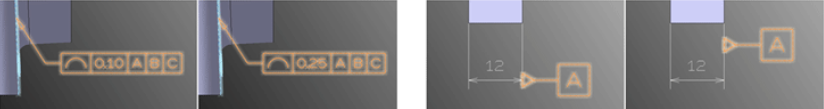

图示:形位公差和粗糙度的比对

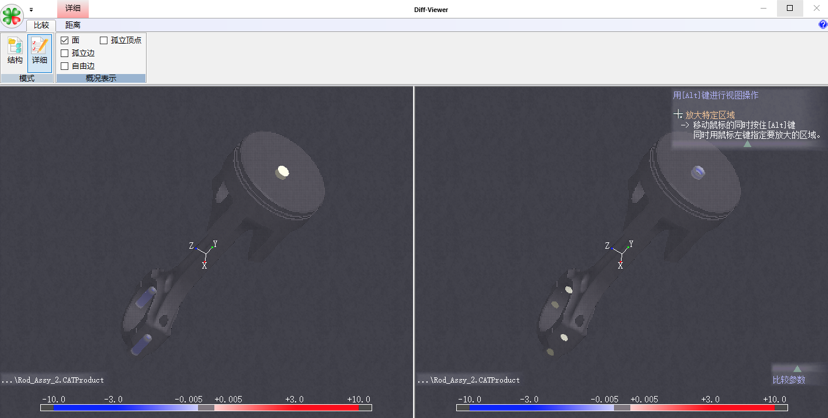

EXE格式的比对报告

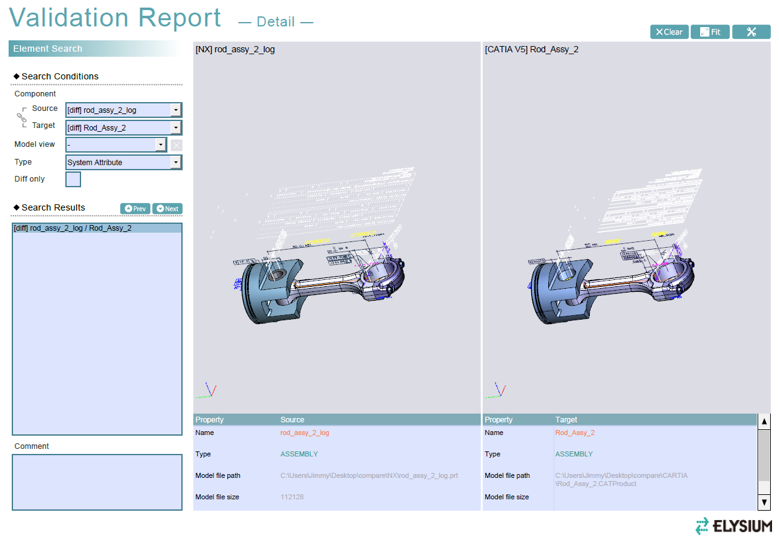

3D PDF比对报告

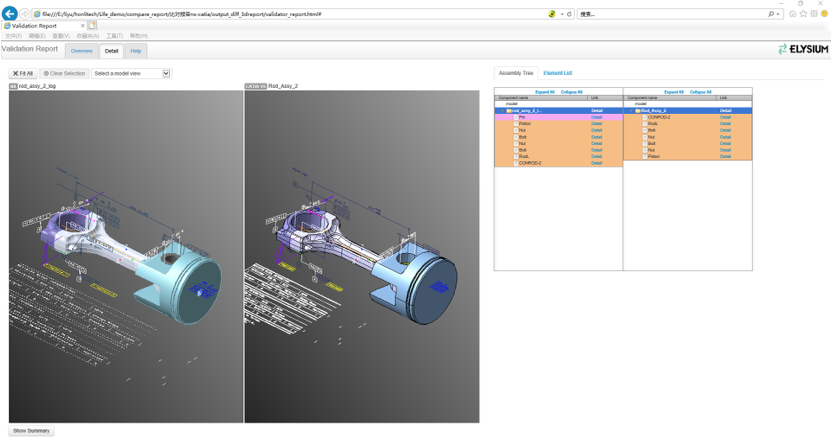

3D HTML比对报告

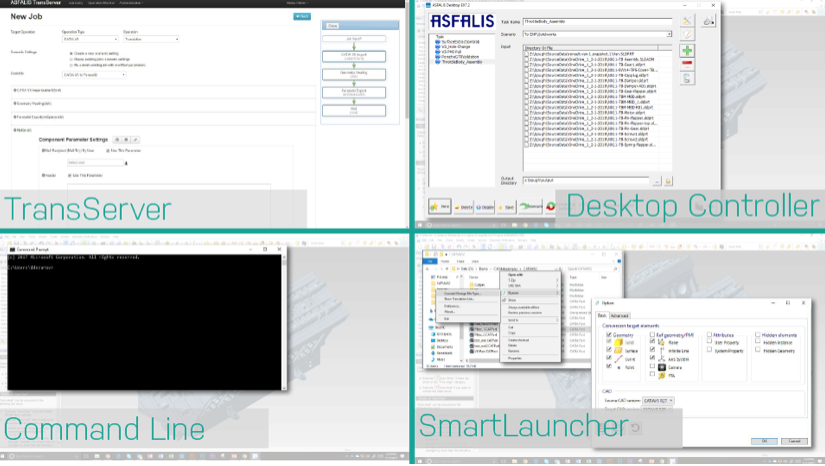

ASFALIS可以根据用户的具体要求配置不同的应用级别,从桌面应用级到多用户协同级,以便用户能最大化利用ASFALIS的强大功能。
从桌面应用级到多用户协同级,以使用户最大化利用ASFALIS的强大功能。

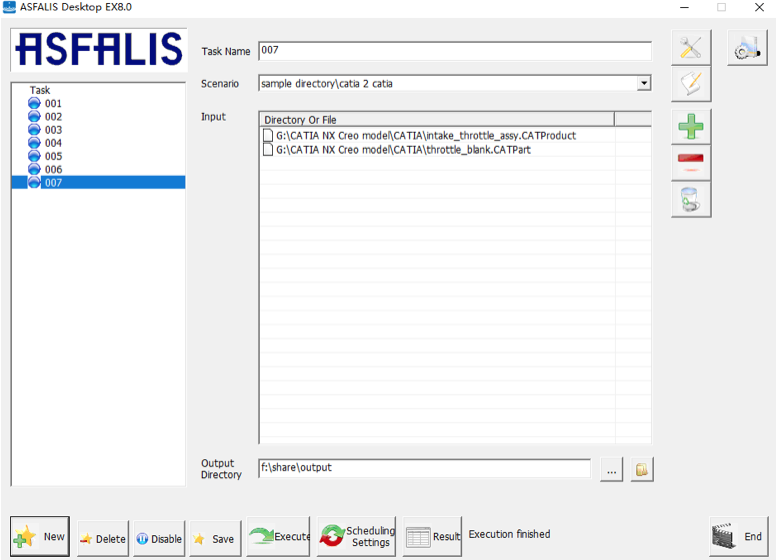

ASFALIS Controller
用于单个用户在本地桌面上进行3D数模的转换和优化。用户可以以最简单的方式创建场景,选择不同的CAD导入/导出接口或从下拉列表中选取场景的数模优化工具。然后指定导入文件或参数。这样用户就可以以批处理的方式运行不同的场景处理3D数模。

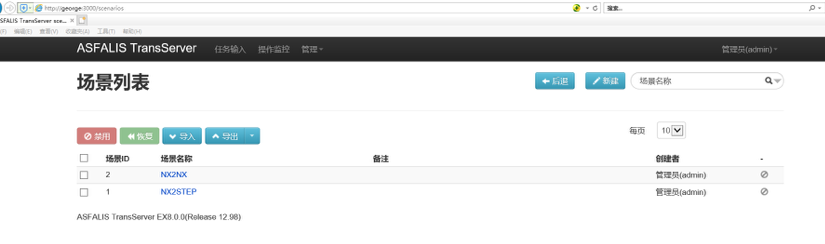

ASFALIS TransServer
这是一个基于Web的应用,不同的用户可以通过Web浏览器来访问ASFALIS进行3D数模的高质量转换、几何简化或属性转换等。 ATS系统管理可以管理用户访问的权限,这些权限包括:
场景:任务执行的过程
任务:数据处理的实例
操作:按项目或部门分类的任务
系统管理员还可以管理任务的优先级,于是紧急的任务可以人为设置为最优先处理。
