Model Viewer是一个强大的浏览器,用户可以快速地通过它来检视大装配。也可以方便地通过零件号或属性信息来获取所需的数据,这种可视化的浏览器给用户的使用带来极大的便利。
制造单位可以使用Model Viewer直接浏览CADdoctor/ASFALIS输出的3D数据的制造信息,节省大量CAD软件成本。
4、3D数模层级及组的显示。
导入导出
1、导出零部件和属性清单,注释信息等;
2、导出总装件的装配结构树;
3、导入其他或附件的零部件;
4、导入ASFALIS各个模块分析的结果,如:PDQ检测、比对、干涉检查等结果;
5、导出2D的爆炸图。
编辑和查找

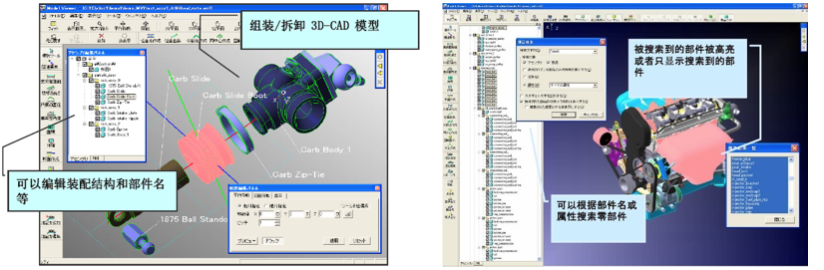

1、ModelViewer支持用户编辑总装件的部件名和装配树结构,可以在装配中添加或删除零部件,并且可以移动和编排零部件的位置;
2、用户可添加自定义注释或尺寸;
3、用户可以根据部件名或属性搜索零部件。
干涉检查及测量尺寸

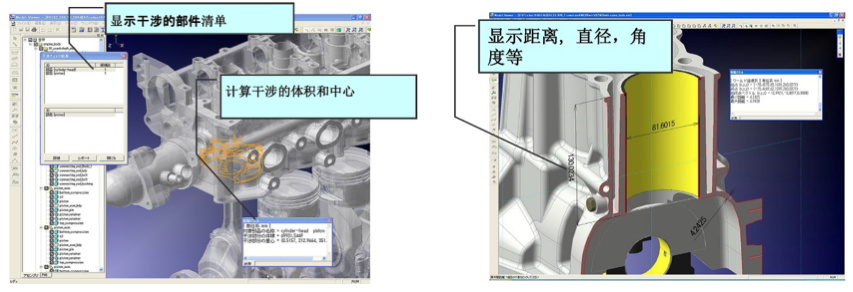

1、ModelViewer可以对总装件进行干涉检查,可导入导出检查结果,并且能够计算干涉体体积及干涉体质心;
2、用户在ModelViewer对3D数据进行尺寸测量,包括对象的距离,直径,角度等等。
