植入NX的PDQ检测及验证工具
CADdoctor for NX可以让用户在Siemens NX中进行3D CAD数据的检查和修复。在产品设计阶段的早期引入CADdoctor for NX可以帮助不同水平的NX用户提高效率。由于数据质量问题会在供应链中被极度放大,确保CAD数据的精度极其验证性会及大地缩短产品开发周期。
PDQ验证
NX用户可以使用‘Check-Mate’来进行PDQ验证,基于 Elysium多年的经验以及对NX的深入了解, CADdoctor for NX可以进行可靠的PDQ验证,从而使用户能进行26项检查项的验证,其中包括符合SASIG标准的16项重要的检查项。
微小线段(曲线)
狭窄面(片体面)
边过度使用
环路边不一致
边与面的间隙过大
面间间隙过大
1
2
3
4
5
6
7
曲线间间隙过大
8
环路自相交
9
曲面自相交
10
曲线相切不连续
11
片体相切不连续
12
微小曲线(线段)
13
狭窄面(片体)
14
曲线自相交
15
曲面重合
16
微小曲面(曲面)
17
狭窄面(曲面)
18
曲面边界退化(曲面)
19
微小片体面
20
微小实体
21
曲面角落处退化
22
端点间间隙过大
23
环路相交
24
片体面尖角
25
自由边
26
无效实体

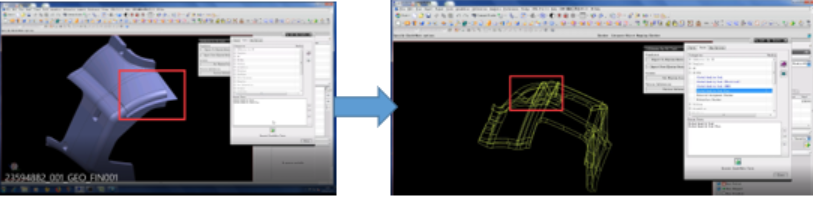

智能修复
CADdoctor for NX不仅能进行简单的数据错误修复,还可以对CAD几何数据进行彻底地审核和修复,这样CAD数据可以在CAD数据流的后续阶段进行有效地利用。
帮助I-deas NX到NX迁移
I-deas的每个数模只有一个固定的精度,而NX可以让用户在一个模型上设置不同的精度。这种不同精度的控制方法会导致用标准转换工具将I-deas NX数据迁移至NX时产生PDQ问题。CADdoctor for NX可以很容易地识别精度导致的问题,同时可以显著减少生成通过PDQ检查的得到完美模型的时间。
与Elysium的其他产品相兼容
CADdoctor for NX 可以与Elysium的其他软件进行文件级的兼容,这些软件有CADdoctor——全功能的3D几何进行修复和优化工具;ASFALIS——自动化的CAD转换平台。
CAD要求
CADRequirements
CAD |
版本 |
NX |
NX7.5、NX8.0、NX8.5、NX9.0、NX10、NX11 |
操作系统要求
OS Requirement
NX7.5 |
Windows XP Professional SP3 Windows XP Professional x64 Edition SP2 Windows Vista Business/Enterprise (32bit/64bit) SP2 Windows 7 Professional/Enterprise (32bit/64bit) SP1 |
NX8.0 |
Windows XP Professional SP3 Windows XP Professional x64 Edition SP2 Windows Vista Business/Enterprise (32bit/64bit) SP2 Windows 7 Professional/Enterprise (32bit/64bit) SP1 |
NX8.5 |
Windows XP Professional SP3 Windows XP Professional x64 Edition SP2 Windows Vista Business/Enterprise (32bit/64bit) SP2 Windows 7 Professional/Enterprise (32bit/64bit) SP1 |
NX9.0 |
Windows XP Professional SP3 Windows XP Professional x64 Edition SP2 Windows Vista Business/Enterprise (32bit/64bit) SP2 Windows 7 Professional/Enterprise (32bit/64bit) SP1 |
NX10 |
Windows XP Professional SP3 Windows XP Professional x64 Edition SP2 Windows Vista Business/Enterprise (32bit/64bit) SP2 Windows 7 Professional/Enterprise (32bit/64bit) SP1 |
NX11 |
Windows XP Professional SP3 Windows XP Professional x64 Edition SP2 Windows Vista Business/Enterprise (32bit/64bit) SP2 Windows 7 Professional/Enterprise (32bit/64bit) SP1 |
